天創(chuàng)粉末 - 球磨罐產(chǎn)品選型總表

表一：球磨罐核心參數(shù)與特性對比

表二：行業(yè)應(yīng)用速查表

表三：按物料特性選型指南

表四：天創(chuàng)研磨球詳細(xì)參數(shù)與選型指南

研磨球選型與使用建議：

1. 硬度匹配原則：研磨球的硬度應(yīng)顯著高于被研磨物料的硬度，這是保證效率、防止球體過快磨損污染物料的基礎(chǔ)。
2. 污染控制原則：根據(jù)物料對雜質(zhì)（特別是金屬離子）的敏感度，選擇化學(xué)惰性足夠、磨損率低的研磨介質(zhì)。
3. 密度與效率：高密度球（如硬質(zhì)合金、氧化鋯）沖擊能量大，適用于脆性、高硬度物料的破碎；低密度球（如瑪瑙、聚氨酯）沖擊柔和，適用于分散、混合或軟性物料的研磨。
4. 成本綜合考量：選擇時(shí)需計(jì)算長期綜合成本。對于高附加值產(chǎn)品，使用高單價(jià)但極耐磨的研磨球（如氧化鋯、硬質(zhì)合金），往往比頻繁更換低單價(jià)但磨損快的球更經(jīng)濟(jì)、產(chǎn)品質(zhì)量更穩(wěn)定。
5. 球徑配比：在實(shí)際應(yīng)用中，通常采用2-3種不同直徑的研磨球進(jìn)行配比，以提高研磨效率和最終產(chǎn)品的粒度均勻性。

表六：常見物料莫氏硬度參考與近似對應(yīng)表

此表將傳統(tǒng)礦物硬度與常見非礦物物料的研磨特性進(jìn)行近似關(guān)聯(lián)，旨在為您的選型提供更直觀、廣泛的參考。

1. “近似對應(yīng)”原則：對于非礦物物料（如茶葉、骨頭、涂料），表中硬度值是其研磨行為（抗壓碎、抗劃傷能力）在莫氏標(biāo)度上的近似對應(yīng)和工程參考，而非嚴(yán)格的礦物學(xué)測量結(jié)果。
2. 物料狀態(tài)關(guān)鍵：物料的硬度受含水量、密度、顆粒結(jié)構(gòu)、粘合劑等影響極大。例如：
   • 潮濕的茶葉比干燥的軟得多。
   • 燒結(jié)后的陶瓷比生坯硬數(shù)個(gè)等級(jí)。
   • 骨頭的硬度介于其有機(jī)組分（軟）和無機(jī)礦物成分（硬）之間。
3. 選型核心邏輯：選擇研磨介質(zhì)（罐與球）時(shí)，其硬度必須顯著高于表中對應(yīng)物料的硬度值。對于成分復(fù)雜或狀態(tài)不明的物料，建議從高硬度、高耐磨性的介質(zhì)（如氧化鋯）開始試驗(yàn)，以確保效果并防止污染。
4. 特殊物料處理：對于墨水、顏料、漿料等，其主要需求常是分散而非破碎，因此選用低硬度、高彈性的介質(zhì)（如聚氨酯球） 和罐體更為合適，以防止過度研磨破壞性能。

核心選型與使用注意事項(xiàng)詳解

1. 行星罐 vs. 滾筒罐：根本差異與選擇

2. 行星罐數(shù)量選擇建議

• 四個(gè)罐（標(biāo)配）：效率最大化。充分利用設(shè)備工位，一次實(shí)驗(yàn)獲得四份平行樣品，數(shù)據(jù)重復(fù)性好，對比性強(qiáng)。首選推薦，尤其適用于工藝優(yōu)化、條件篩選。
• 兩個(gè)罐：需在對角位置放置兩個(gè)等重量的配平罐（空罐或裝等量物料），以保證設(shè)備動(dòng)平衡運(yùn)行平穩(wěn)。適用于樣品數(shù)量不多或需要較大單罐容積時(shí)。
• 單個(gè)罐：嚴(yán)禁單獨(dú)運(yùn)行。必須使用三個(gè)配平罐嚴(yán)格配平，否則會(huì)導(dǎo)致設(shè)備嚴(yán)重偏載，損壞主軸和齒輪，引發(fā)安全事故。非常不推薦，除非有特殊夾具。

3. 材質(zhì)混用規(guī)則（重要?。?/h4>

基本原則：強(qiáng)烈建議“同質(zhì)配套”，禁止“硬碰軟”。

• 安全組合（罐體硬度 ≥ 研磨球硬度）：

  • 氧化鋯罐 + 氧化鋯球：最佳純凈組合。
  • 剛玉罐 + 氧化鋯球 / 剛玉球：經(jīng)典高硬組合。
  • 不銹鋼罐 + 不銹鋼球：經(jīng)濟(jì)通用組合。
  • 瑪瑙罐 + 瑪瑙球：絕對純凈組合。
  • 硬質(zhì)合金罐 + 硬質(zhì)合金球：頂級(jí)超硬組合。
  • 高分子罐（尼龍/PTFE/聚氨酯）+ 同材質(zhì)或更軟研磨介質(zhì)：用于防污染或分散。

• 危險(xiǎn)組合（絕對禁止）：

  • 在軟質(zhì)罐中使用硬質(zhì)球：例如，在瑪瑙罐中使用氧化鋯球或剛玉球，會(huì)迅速磨損甚至撞碎瑪瑙罐，污染樣品。
  • 在尼龍/PTFE罐中使用金屬球或陶瓷球：會(huì)嚴(yán)重刮傷內(nèi)壁，引入污染并破壞罐體。
  • 硬質(zhì)合金球與任何非硬質(zhì)合金罐混用：會(huì)對罐體造成災(zāi)難性磨損。

4. 配套研磨球選擇“三步法”

1. 第一步：確定材質(zhì)（遵循同質(zhì)或向上兼容原則）

   • 優(yōu)先選擇與罐體材質(zhì)完全相同的研磨球（如鋯罐配鋯球）。
   • 若無法實(shí)現(xiàn)，必須確保研磨球的硬度 ≤ 罐體的硬度。例如，剛玉罐（莫氏9級(jí)）可以配氧化鋯球（莫氏8.5級(jí)），反之則嚴(yán)重磨損罐體。

2. 第二步：確定球徑與配比

   • 多球徑配比效率遠(yuǎn)高于單一直徑。
   • 常見經(jīng)驗(yàn)配比：大球 : 中球 : 小球 ≈ 4 : 2 : 1（體積比或數(shù)量比）。
   • 球徑選擇參考：
     • 大球（如Φ10-20mm）：提供主要沖擊力，負(fù)責(zé)破碎大顆粒。
     • 中球（如Φ5-10mm）：承上啟下，進(jìn)一步細(xì)化顆粒。
     • 小球（如Φ1-5mm或更?。涸黾咏佑|點(diǎn)，負(fù)責(zé)最終的精細(xì)研磨和均化，對獲得均勻納米粒度至關(guān)重要。
   • 起步建議：可按 2/3 大球徑球 + 1/3 小球徑球 進(jìn)行初步試驗(yàn)。

3. 第三步：確定裝填量

   • 研磨球裝填量（以罐體容積計(jì)）：30% - 50% 是安全高效區(qū)間。
     • 過少（<30%）：球與球、球與物料碰撞概率低，效率低下。
     • 過多（>50%）：運(yùn)動(dòng)空間不足，沖擊能轉(zhuǎn)化為熱能，導(dǎo)致物料和設(shè)備過熱，效率反而下降。
     • 實(shí)驗(yàn)室常用甜點(diǎn)：1/3 （約33%）。
   • 物料裝填量（球料比）：
     • 球料比（研磨球質(zhì)量 : 物料質(zhì)量）通常為 1.5:1 到 4:1。
     • 物料體積建議不超過罐體剩余空間（扣除研磨球后）的 1/3，需為研磨球運(yùn)動(dòng)留出足夠空間。
     • 硬、脆、粗的物料：采用高球料比（如3:1 ~ 4:1）。
     • 軟、韌、細(xì)的物料：采用低球料比（如1.5:1 ~ 2:1）。

5. 快速檢查清單（操作前必核）

• 平衡性：行星盤上的球磨罐總重量是否對稱平衡？
• 裝填量：研磨球總體積是否在罐容積的1/3至1/2之間？物料是否留出了足夠的運(yùn)動(dòng)空間？

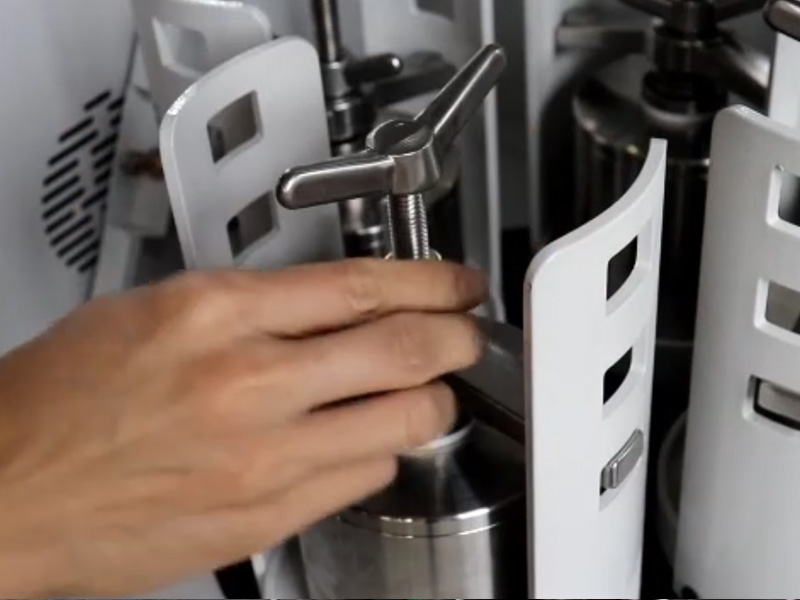

• 密封性：罐蓋是否已用專用工具均勻擰緊？特別是進(jìn)行濕磨或真空研磨時(shí)。
• 材質(zhì)兼容：研磨球是否比罐體軟或等硬？（再次確認(rèn)）
• 清潔度：罐體和研磨球是否已清洗并干燥，無上次實(shí)驗(yàn)的殘留？
• 工藝參數(shù)：轉(zhuǎn)速、運(yùn)行時(shí)間、正反轉(zhuǎn)周期是否已根據(jù)新物料設(shè)置？建議從較低轉(zhuǎn)速開始測試。

最后建議：對于全新的物料體系，最佳實(shí)踐是進(jìn)行 “小試正交實(shí)驗(yàn)” 。固定其他條件，僅改變 “球料比” 和 “轉(zhuǎn)速” 兩個(gè)關(guān)鍵變量進(jìn)行少量測試，通過檢測出料粒度來確定最優(yōu)工藝窗口，這是最科學(xué)、最經(jīng)濟(jì)的工藝開發(fā)路徑。

溫馨提示：本表格為通用選型指南，所列資料僅供您參考使用。因出廠批次及工藝改進(jìn)調(diào)整，數(shù)據(jù)參數(shù)會(huì)有一些差異，最終以實(shí)際成交為準(zhǔn)。具體請聯(lián)系我們的技術(shù)客服和業(yè)務(wù)專業(yè)為您提供更為精準(zhǔn)的建議。對于特殊物料或工藝，建議您提供具體樣品和工藝要求，我們的技術(shù)工程師將為您提供一對一的免費(fèi)選型實(shí)驗(yàn)與定制化解決方案。天創(chuàng)粉末，專注為您提供可靠的粉體裝備與工藝支持。
